1Tutorial montare lumina ambientala Astra H Empty Tutorial montare lumina ambientala Astra H la data de Sam Mar 13, 2010 11:39 pm

StefanTolos

StefanTolos
Administrator
Administrator
Salutare,
o sa incerc sa construiesc un tutorial pentru lumini ambientale puse in locasul clapetei de deschidere usa pentru Astra H,tutorialul se va imparti in doua, deoarece pentru unele modele de Astra H este posibil ca in usa sa existe cablajul iar pentru unele sa nu existe.
Codul led-ului:
LAMP, ASSEMBLY, DOOR INSIDE HANDLE (right side) 22 38 753
LAMP, ASSEMBLY, DOOR INSIDE HANDLE (left side) 22 38 752

Tutorial montare lumina ambientala Astra H Lamp10

Scule necesare
patent
surubelnita mica dreapta
trusa torx
cutter
banda izolatoare
patru fire de sectiune minima 0,5
patru papuci

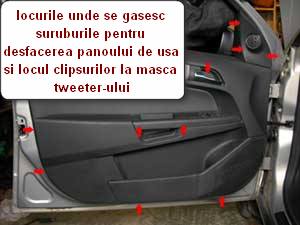

1.Trebuie desfacute suruburile panoului de usa conform pozei urmatoare:
Tutorial montare lumina ambientala Astra H Door_l10

Trebuie sa aveti grija la unul dintre suruburile panoului,pentru ca nu este la vedere el se gaseste mascat,detalii in urmatoarele poze:
Tutorial montare lumina ambientala Astra H Dsc_0010
Tutorial montare lumina ambientala Astra H P1040512


2.Trebuie sa dati jos panoul mic de la tweeter,acesta nu este prins in suruburi ci in clipsuri de plastic se trage de el de la stanga la dreapta.
Tutorial montare lumina ambientala Astra H P1040511

3.Se trage de panou prima data se declipseaza in partea de jos dupa care se impinge in sus pentru a fi scos de tot de pe usa
Tutorial montare lumina ambientala Astra H P1040513

4.Se demonteaza cablul clapetei deschizatoare de usa si mufa consolei de comanda geamuri si oglinzi,conform pozelor:
Tutorial montare lumina ambientala Astra H P1040514
Tutorial montare lumina ambientala Astra H P1040516
Tutorial montare lumina ambientala Astra H 1c10
Atentie Exclamation la mufa ea se deconecteaza din mufa mama prin ridicarea unei piedici de plastic care practic in momentul ridicarii ei mufa iese singura.

5.Se scoate masca de plastic din locasul led-ului ambiental,conform pozelor:
Tutorial montare lumina ambientala Astra H P1040517
Tutorial montare lumina ambientala Astra H P1040518

6.Se identifica cablajul existent,se introduce led-ul in mufa dupa care se pune in locasul special si se trece la montarea panoului pe usa,asta daca ai cablajul respectiv deja pe masina.
Tutorial montare lumina ambientala Astra H 2c10
Tutorial montare lumina ambientala Astra H 4c10
Tutorial montare lumina ambientala Astra H 3c10

7.Daca nu aveti cablajul,trecem la confectionarea lui,luam papucii ai punem pe cele patru cabluri(2 pentru fiecare usa, maro'+' si negru'-') cu ajutorul unui patent acestia se strang pe fir dupa care izolam pe fiecare in parte cu banda izolatoare,dupa care vom lua cablajul cu mufa consolei de comenzi usa,unde o sa conectam(se dezizoleaza usor cu ajutorul unui cutter si se leaga firul peste,dupa care se izoleaza) plusul led-ului pe firul din manunchiul cablajului de culoare maro de sectiune 2,5 cel mai mare fir ca si sectiune iar minusul led-ului se va conecta pe firul din manunchiul cablajului de culoare neagra de sectiune 0,5 acest lucru este valabil pentru usa din stanga iar pentru usa din dreapta sectiunile sunt aceleasi adica de 0,5 atat firul maro cat si cel negru.
Tutorial montare lumina ambientala Astra H P1040520
Tutorial montare lumina ambientala Astra H P1040521
Tutorial montare lumina ambientala Astra H P1040522
Tutorial montare lumina ambientala Astra H P1040523

8.Se vor monta panourile cu grija in ordinea inversa descrieri de mai sus

Poza finala
Tutorial montare lumina ambientala Astra H Dsc_0011

In speranta ca acest tutorial va putea ajuta pe cineva candva,va multumesc pentru interes.
Cu respect

P.S.:Rachim daca e sa faci niste poze noaptea si sa le postezi.



Ultima editare efectuata de catre SUPERVIZOR in Vin Iun 25, 2010 4:12 pm, editata de 1 ori

http://stefantolos.wordpress.com/
Sus

2Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Sam Mar 13, 2010 11:51 pm

Rachim

Rachim
Membru
Membru
Ok o sa fac niste poze noaptea. A iesit foarte tare tutorialul. Laughing

Sus

3Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Sam Mar 13, 2010 11:55 pm

StefanTolos

StefanTolos
Administrator
Administrator
Multumesc,mai bine asa Very Happy

http://stefantolos.wordpress.com/
Sus

4Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Vin Mar 26, 2010 8:03 pm

gabriel

gabriel
Membru nou
Membru nou
Ceva poze cu ce a iesit cum se vede noapte pt. ca sunt intresat si eu de acea modificare si daca este nevoie de leduri speciale GM sau leduri din comert de ce culoare vrem noi

Sus

5Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Sam Mar 27, 2010 11:17 am

Rachim

Rachim
Membru
Membru
Promit sa pun in seara asta niste poze. Eu am pus varianta originala pentru ca masina este inca in garantie. Poti pune orice culoare vrei dar numai sa se potriveasa cu ce ai in bord. Very Happy

Sus

6Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Sam Mar 27, 2010 9:37 pm

Rachim

Rachim
Membru
Membru
Am revenit cu pozele.
Tutorial montare lumina ambientala Astra H Dsc0050t
Tutorial montare lumina ambientala Astra H Dsc0045je

Sus

7Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Sam Mar 27, 2010 10:38 pm

ksper

ksper
Senior TOP +
Senior TOP +
Rachim,se vede frumos.Da si o tenta de clasa superioara(in dotari).Intrebarea mea este...Pe ce sunt legate?

https://www.youtube.com/user/kspermonikk/videos
Sus

8Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Dum Mar 28, 2010 10:22 am

Rachim

Rachim
Membru
Membru
@ksper a scris:Rachim,se vede frumos.Da si o tenta de clasa superioara(in dotari).Intrebarea mea este...Pe ce sunt legate?

Am avut cablajul tras din fabrica.

Sus

9Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Dum Mar 28, 2010 11:50 am

MacAndrew

MacAndrew
Junior
Junior
Masina mea a avut de serie aceste luminite si intr-adevar arata bine noaptea, mai ales impreuna cu luminita de "submarin" de sub oglinda retrovizoare.
Nu inteleg de ce nu au pus luminite si la usile din spate si ma intreb daca s-ar putea pune.
@Rachim - cat au costat led-urile?

http://supervizor.wordpress.com/
Sus

10Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Dum Mar 28, 2010 1:40 pm

Rachim

Rachim
Membru
Membru
Daca ai geamuri electrice spate poti pune (tu stiu ca ai) dar trebuie tras curent din cablurile geamului si nu stiu cum ai putea sa le prinzi, ledurile originale neavand suportul de prindere.
Am dat 84 lei pe ambele.Durata de asteptare 4 zile.

Sus

11Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Dum Mar 28, 2010 2:15 pm

StefanTolos

StefanTolos
Administrator
Administrator
Se pot pune leduri acolo chiar daca nu ai suport original Opel,eu am o idee pe care o voi pune in practica la Corsica mea.

http://stefantolos.wordpress.com/
Sus

12Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Lun Mar 29, 2010 12:44 pm

nickm

nickm
Moderator
Moderator
Pai nu ne spui si noua inainte sa o pui in practica? Poate impreuna o imbunatatim.

http://supervizor.wordpress.com/
Sus

13Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Lun Mar 29, 2010 4:51 pm

StefanTolos

StefanTolos
Administrator
Administrator
Exista un suport special pentru LED ,care se introduce in acesta si acel suport are niste clipsuri care se prind in gaura care intra.
Deci,se da jos panoul de usa se gaureste acolo deasupra unde este locasul clapetei de deschidere usa, se introduce ledul aflat deja in suportul respectiv si se fac conexiunile,cam asta ar fi ideea Wink .

Tutorial montare lumina ambientala Astra H Suport11
Tutorial montare lumina ambientala Astra H Suport12



Ultima editare efectuata de catre SUPERVIZOR in Mar Mar 30, 2010 2:09 pm, editata de 2 ori

http://stefantolos.wordpress.com/
Sus

14Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Lun Mar 29, 2010 6:43 pm

nickm

nickm
Moderator
Moderator
Alimentarea ledului, pentru cei care nu au cablaj din fabrica, cred ca cel mai bine ar fi sa se faca in paralel cu iluminarea becului de la butonul de ridicare a geamului. Ca si led, eu as folosi unul mare si dreptunghilar la fel ca cel de la cuptoarele Raychem (Fane stie despre ce vorbesc)

http://supervizor.wordpress.com/
Sus

15Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Lun Mar 29, 2010 7:45 pm

StefanTolos

StefanTolos
Administrator
Administrator
Da sunt perfect de acord,exista o solutie mult mai buna decat acele LED-uri,cele superflux Wink .
Tutorial montare lumina ambientala Astra H Led_su10

http://stefantolos.wordpress.com/
Sus

16Tutorial montare lumina ambientala Astra H Empty Re: Tutorial montare lumina ambientala Astra H la data de Lun Ian 30, 2012 1:20 am

ionutzrazvy

ionutzrazvy
Senior +
Senior +
Eu am asa ceva pe usile fata. In vara cand o sa antifonez usile o sa ma uit sa vad daca pot monta si pe spate aceste leduri precum si geamurile electrice pe spate.

Sus
